دسته‌بندی: شیرآلات برنجی
برچسب‌ها :
سایز:1/2 1 اینچ
بدنه اصلی:برنج فورج پذیر MS58
درپوش:برنج فورج پذیر MS58
دستگیره:آلومینیوم با پوشش رنگ الکترواستاتیک

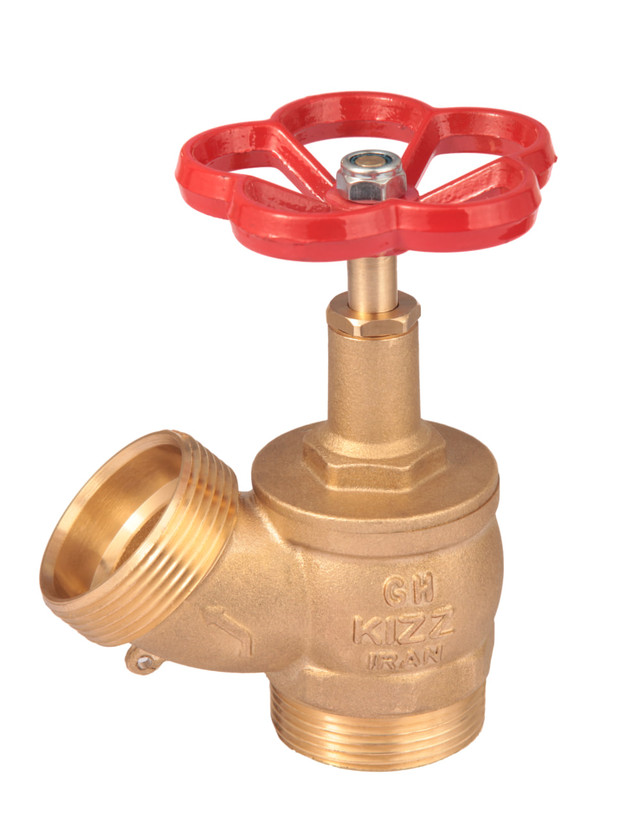

شیر آتش نشانی کیزایران
Fire Fighting
برند:کیزایران
گارانتی اصالت و سلامت فیزیکی کالا
مشخصات
سایز
1/2 1 اینچ
بدنه اصلی
برنج فورج پذیر MS58
درپوش
برنج فورج پذیر MS58
دستگیره
آلومینیوم با پوشش رنگ الکترواستاتیک
پیچ رگلاژ
برنج MS58
میل
برنج MS58
مهره چاکدار
برنج MS58
اورینگ آب بندی
لاستیک NBR
واشر لاستیکی
لاستیک NBR
پولک استیل
استیل ضد زنگ
دریچه
برنج فورج پذیر MS58
مهره شش پر
برنج MS58
مهره
آهن آبکاری شده
واشر آب بندی
لاستیک NBR
توضیحات
این محصول مناسب جهت نصب در تابلوهای آتش نشانی با ورودی از پایین و خروجی با زاویه 130 درجه است که قابلیت اتصال به کوپلینگ شلنگ آتش نشانی را دارا میباشد.
مشخصات فنی
| کد کالا | سایز (inch) | D1 (mm) | D2 (mm) | d1 (mm) | d2 (mm) | L (mm) | H (mm) | a (degree) | دمای کار (C) | فشار کار (bar) |
|---|---|---|---|---|---|---|---|---|---|---|
| 5170 | G1 1/2 | G1 1/2 | G1 1/2 | 40 | 40 | 96 | 130 | 50 | 180 | 16 |
نقد و بررسی
آنالیز مواد
جنس بدنه و سایر اجزاء شیر آتش نشانی کوپلینگی تولید شده توسط این شرکت مطابق استاندارد بوده و آنالیز آن مطابق جدول زیر می باشد:
| شماره | نام قطعه | جنس |
|---|---|---|
| 1 | بدنه اصلی | برنج فورج پذیر MS58 |
| 2 | درپوش | برنج فورج پذیر MS58 |
| 3 | پیچ رگلاژ | برنج MS58 |
| 4 | دستگیره | آلومینیوم با پوشش رنگ الکترواستاتیک |
| 5 | اورینگ آب بندی | لاستیک NBR |
| 6 | میل | برنج MS58 |
| 7 | مهره چاکدار | برنج MS58 |
| 8 | دریچه | برنج فورج پذیر MS58 |
| 9 | واشر لاستیکی | لاستیک NBR |
| 10 | پولک استیل | استیل ضد زنگ |
| 11 | مهره شش پر | برنج MS58 |
| 12 | واشر آب بندی | لاستیک NBR |
| 13 | مهره | آهن آبکاری شده |
